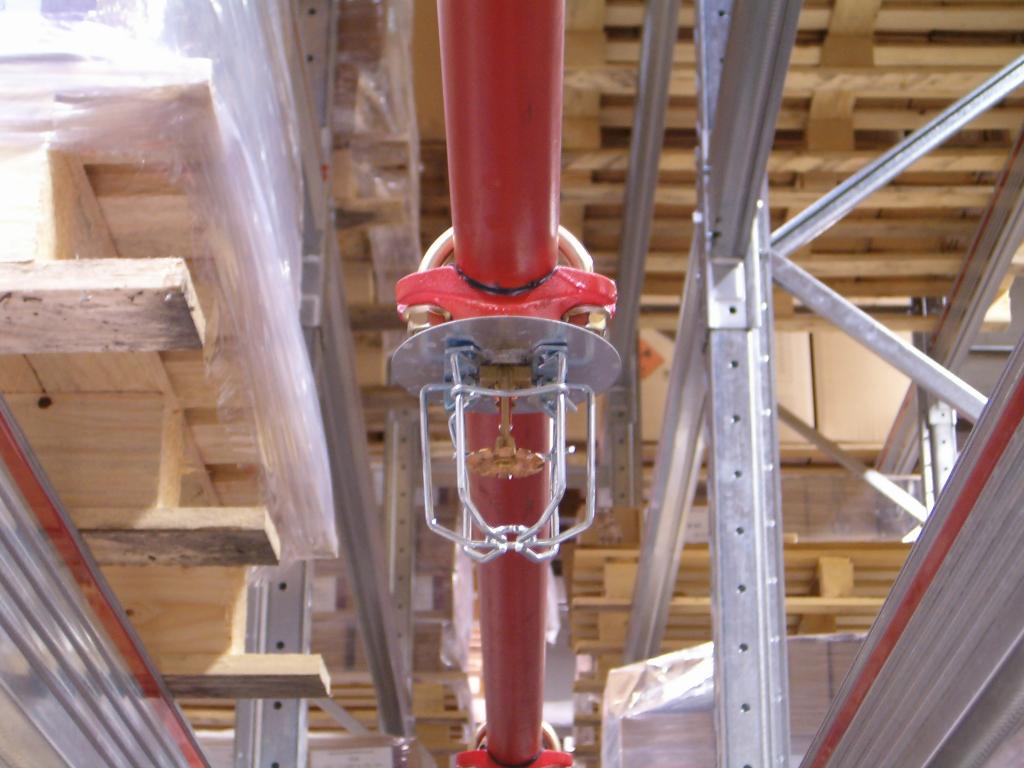

Sistemi antincendio sprinkler
I sistemi antincendio sprinkler rappresentano la soluzione più diffusa per la protezione attiva contro gli incendi.
Questi sistemi sono progettati per rilevare la presenza di fiamme e domarle nelle fasi iniziali, intervenendo in modo automatico e localizzato.
L'obiettivo primario di un impianto sprinkler è duplice: garantire l’incolumità delle persone presenti nell’edificio e limitare drasticamente i danni materiali alle strutture e alle merci.
Cos'è un impianto sprinkler
L'impianto sprinkler è un sistema fisso di estinzione automatica ad acqua, progettato secondo gli standard UNI EN 12845, NFPA 13 o FM Global.
È costituito da quattro elementi principali:
- l'alimentazione idrica (riserva e gruppo di pompaggio dimensionati sul fabbisogno di progetto),
- una o più stazioni di controllo e allarme,
- la rete idrica di distribuzione con collettori, montanti e diramazioni,
- e gli erogatori sprinkler.
Questi ultimi sono posizionati secondo spaziature e aree di copertura definite dalla classe di rischio.
Il dimensionamento si basa sul calcolo idraulico: si verifica che, nell'area operativa più sfavorita, la densità di scarica (mm/min) e la pressione minima agli erogatori rispettino i parametri richiesti per la classificazione dell'attività.
Come funziona un sistema sprinkler?
Ogni erogatore è chiuso da un elemento termosensibile, un bulbo in vetro o un fusibile metallico, tarato a una temperatura di intervento stabilita in base alle condizioni ambientali (tipicamente 68 °C).
La sua sensibilità è espressa dall'indice RTI (Response Time Index).
Al raggiungimento della soglia di temperatura, l'elemento termosensibile cede e libera l'erogatore e l'acqua viene scaricata sul focolaio secondo il fattore K e il profilo di distribuzione.
L'attivazione è puntuale: intervengono solo gli sprinkler esposti al calore, così l'erogazione resta confinata all'area interessata.
Il flusso dell'acqua in rete apre la valvola di allarme, attiva la segnalazione tramite campana idraulica e pressostato, e avvia automaticamente i gruppi di pompaggio.
L'impianto mantiene così portata e pressione di progetto per tutta la durata prevista dalla norma.
Vantaggi di un impianto sprinkler
E' efficace
L'acqua è la risorsa più utilizzata da sempre per la soppressione degli incendi. Un agente estinguente facilmente reperibile in grado di estinguere e controllare efficacemente qualsiasi tipologia di incendio.
I sistemi antincendio ad acqua progettati e realizzati da Mozzanica sono una tecnologia affidabile, ben collaudata e garantita per la soppressione degli incendi
E' rapido
I sistemi antincendio sprinkler sono progettati per poter intervenire in tempi estremamente rapidi sull'incendio, agendo automaticamente sull'area interessata per controllare i danni provocati e ridurre i rischi per le persone e i beni.
E' economico
L'acqua è una risorsa naturale a basso costo e facilmente reperibile e non è dannosa per l'uomo e per l'ambiente.
Può essere stoccata all'interno di riserve idriche opportunamente dimensionate per essere subito disponibile in caso di incendio.
E' modulare
Gli impianti ad acqua vengono progettati per adattarsi alle esigenze strutturali dell'ambiente da proteggere, anche in situazioni di aree geografiche ad alto rischio sismico.
Le tipologie di impianto sprinkler
Ogni ambiente presenta rischi specifici che richiedono una tecnologia dedicata. Mozzanica realizza diverse configurazioni di sistemi sprinkler, tutte conformi ai più severi standard internazionali
Impianti a umido (Wet Pipe)
È la configurazione standard, ideale per edifici dove non sussiste il rischio di gelo. Le tubazioni sono costantemente cariche d'acqua; in caso di incendio, il calore rompe il bulbo termosensibile dello sprinkler più vicino, permettendo l’erogazione immediata del getto estinguente.
Questa soluzione viene impiegata quando la velocità di intervento è prioritaria e le temperature ambientali di esercizio sono superiori a 4°C.
Principali caratteristiche
- Temperature di esercizio superiori a 4°C
- Grande affidabilità
Applicazioni
- Autorimesse chiuse
- Centri commerciali
- Magazzini intensivi
- Ospedali
Impianti a secco (Dry Pipe)
Progettati per magazzini non riscaldati, aree esterne o celle frigorifere. Le tubazioni contengono aria o azoto in pressione anziché acqua. All'apertura della testina, l'aria fuoriesce permettendo alla valvola di controllo di aprirsi e inviare l'acqua agli erogatori.
Questa tipologia di impianto viene utilizzata principalmente in ambienti a basse temperature.
Principali caratteristiche
- Tubazioni caricate ad aria compressa o azoto
Applicazioni
- Ambienti molto freddi o molto caldi
Impianti Sprinkler a preazione
Questi impianti offrono un livello di sicurezza superiore contro i danni accidentali da acqua. L'erogazione avviene solo se si verificano simultaneamente due eventi: l’attivazione del sistema di rilevazione fumo/calore e l’apertura dello sprinkler. Sono la scelta d'elezione per Data Center, musei, archivi storici e laboratori.
Principali caratteristiche
- Riduzione delle erogazioni accidentali
Applicazioni
- Ambienti con particolari criticità e rischi
Impianti Sprinkler a diluvio
A differenza degli altri sistemi, gli erogatori sono sempre aperti. In caso di attivazione, l'intera area protetta viene inondata simultaneamente. Sono indispensabili in contesti ad alto rischio di propagazione ultra-rapida, come depositi di carburante, industrie chimiche e trasformatori elettrici.
Principali caratteristiche
- Rapidità di intervento
- Efficacia elevata
- Grande quantità d'acqua
Applicazioni
- Depositi di gas esplosivi/infiammabili
- Depositi di liquidi combustibili/infiammabili
- Impianti di estrazione e processo di idrocarburi
- Impianti produzione di energia, turbine a gas e trasformatori
- Applicazioni navali in hangar, ponti di volo, sale macchina
Impianti Sprinkler ESFR
Sono impianti che hanno ugelli particolari con tempi di risposta estremamente brevi (meno di 30 secondi) per agire tempestivamente sull'incendio.
Principali caratteristiche
- Soppressione immediata
- Rapidità di intervento
Applicazioni
- Magazzini intensivi
Impianti Sprinkler CMSA
Questa tipologia di impianto garantisce l'erogazione di una grande quantità di acqua in tempi rapidi per contrastare incendi in aree ad alto rischio, come stoccaggi di infiammabili, pneumatici, rifiuti.
Principali caratteristiche
- Grande quantità d'acqua
Applicazioni
- Applicazioni industriali e Oil & Gas
Confronto tecnico: Quale sistema sprinkler scegliere?
Questa tabella riassume le caratteristiche principali di ogni impianto per orientare la scelta in base alle specifiche necessità del sito da proteggere.
| Tipologia Sistema | Ambiente ideale |
Livello di rischio (UNI EN 12845) |
Meccanismo di attivazione | Vantaggio principale |
|
A Umido (Wet Pipe) |
Uffici, Hotel, Centri Commerciali, Magazzini riscaldati | Rischio Lieve (LH) e Ordinario (OH) | Rottura del bulbo termosensibile per calore diretto. | Semplicità, bassi costi di installazione e manutenzione |
|
A secco (Dry Pipe) |
Parcheggi interrati, Celle frigorifere, Aree soggette a gelo | Rischio Ordinario (OH) e Alto (HHP/HHS) | Scarico pressione aria/azoto seguito dall'afflusso d'acqua | Protezione totale contro il congelamento delle tubazioni |
|
A preallarme (Pre-action) |
Data Center, Musei, Archivi, Laboratori elettronici | Aree con beni di alto valore o sensibili all'acqua | Doppia conferma: Rilevazione fumo/calore + Rottura bulbo | Zero rischi di scariche accidentali o danni da perdite |
|
A diluvio (deluge) |
Industrie Chimiche, Depositi Carburanti, Trasformatori | Rischio Alto Processo (HHS) e Alta Propagazione | Sistema di rilevazione esterno che apre la valvola principale | Copertura totale e simultanea per incendi a rapida evoluzione |
Ogni impianto viene configurato dai nostri ingegneri in base al carico d'incendio specifico e alle caratteristiche architettoniche della struttura, garantendo la piena conformità alle normative UNI EN 12845, NFPA o FM Global.
Normative e certificazioni di riferimento
La progettazione di un impianto sprinkler non è solo una questione di installazione di componenti, ma un'attività ingegneristica complessa. Il team tecnico di Mozzanica sviluppa progetti su misura basandosi sulle principali normative di riferimento.
UNI EN 12845
Lo standard europeo che definisce i criteri di progettazione, installazione e manutenzione.
NFPA
Per progetti che richiedono standard di sicurezza internazionali (es. multinazionali).
FM Global
Requisiti specifici richiesti dalle compagnie assicurative per la massima riduzione del rischio industriale.
IMO Solas
Norme specifiche per il settore navale come IMO Solas, FSS codes, Flags e Class Regulations.
La nostra attività include l'analisi idraulica computerizzata per determinare la corretta portata e pressione dell'acqua, il dimensionamento delle riserve idriche e la selezione delle stazioni di pompaggio più idonee.
Scopri le nostre [certificazioni italiane] e le [certificazioni internazionali].
Sei pronto a mettere in sicurezza la tua azienda?
Il Team di esperti Mozzanica è a tua disposizione per analisi del rischio, audit normativi e progettazione all'avanduardia.
