Impianti sprinkler antincendio: progettazione secondo UNI EN 12845, NFPA 13 e FM Global
Dalla classificazione del rischio al calcolo idraulico, dalla prefabbricazione al collaudo: impianti sprinkler per industria, logistica e navale.

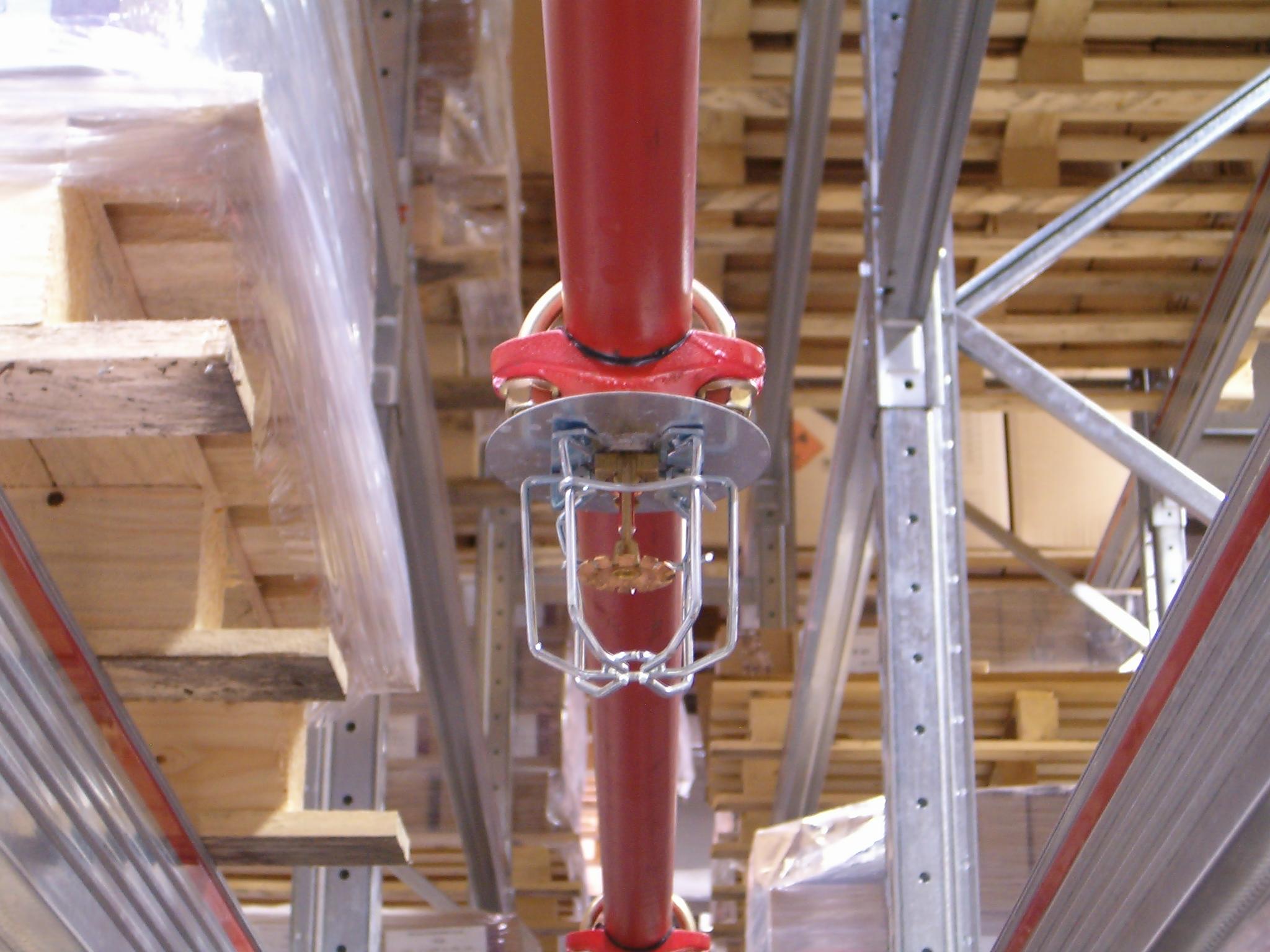

Il sistema Sprinkler in sintesi
- Cos'è: sistema fisso di estinzione automatica ad acqua che interviene solo sull'area interessata dall'incendio.
- Norme: UNI EN 12845, NFPA 13, FM Global Data Sheets, SOLAS / FSS Code per il navale.
- Tipologie: a umido, a secco, a diluvio, a preazione, ESFR, CMSA.
- Campi d'impiego: stabilimenti, magazzini e centri logistici, data center, archivi, unità navali.
- Mozzanica: progettazione, prefabbricazione in-house, installazione, collaudo e manutenzione.
Come funziona un sistema sprinkler?
L'impianto sprinkler è un sistema fisso di estinzione automatica ad acqua. Interviene nella fase iniziale dell'incendio, solo sull'area interessata, per proteggere le persone, limitare i danni a strutture e merci e preservare la continuità operativa.
1 - Alimentazione idrica
Riserva e gruppo di pompaggio dimensionati sul fabbisogno di progetto.
2 - Stazioni di controllo e allarme
Valvole sprinkler a umido, a secco, a preazione o a diluvio, con dispositivi di allarme e monitoraggio.
3 - Rete di distribuzione
Collettori, montanti e diramazioni, dimensionati con calcolo idraulico.
4 - Erogatori
Posizionati secondo spaziature e aree di copertura definite dalla classe di rischio.
Il principio di attivazione
Ogni erogatore è chiuso da un bulbo in vetro o da un fusibile metallico, tarato a una temperatura scelta in base alle condizioni ambientali (tipicamente 68 °C).
La sensibilità termica è espressa dall'indice RTI: più è basso, più rapida è la risposta.
Quando il calore raggiunge la soglia, l'elemento cede e l'acqua viene scaricata secondo il fattore K e il profilo di distribuzione dell'erogatore.
Si aprono solo gli sprinkler esposti al calore. Il flusso in rete attiva l'allarme e avvia il gruppo di pompaggio, che mantiene portata e pressione di progetto per tutta la durata prevista dalla norma.
Perché l'acqua
L'acqua offre il miglior rapporto tra capacità di raffreddamento, disponibilità e costo, non è tossica e ha decenni di dati di affidabilità alle spalle.
È idonea per la maggior parte dei rischi di classe A e per molti rischi di classe B, secondo la valutazione del progettista.
Come si sceglie un impianto sprinkler
La configurazione dipende da tre fattori: la classe di rischio dell'attività, le condizioni ambientali (gelo, temperature elevate, sensibilità all'acqua) e, nei depositi, la modalità e l'altezza di stoccaggio.La norma di progetto (UNI EN 12845, NFPA 13 o FM Global) è spesso indicata dall'autorità competente o dall'assicuratore.
Classi di rischio secondo UNI EN 12845
LH – rischio lieve
Attività a basso carico d'incendio, come scuole e uffici con compartimenti contenuti.
OH – rischio ordinario (OH1–OH4)
Attività commerciali e produttive con carico d'incendio medio.
HHP – rischio elevato di processo (HHP1–HHP4)
Lavorazioni con materiali ad alta combustibilità.
HHS – rischio elevato di deposito (HHS1–HHS4)
Stoccaggi oltre i limiti dell'OH, classificati per categoria di merce e altezza.
Le tipologie di impianto sprinkler
Ogni rischio richiede una configurazione dedicata. Mozzanica progetta e realizza tutte le principali tipologie di impianto sprinkler, in conformità a UNI EN 12845, NFPA 13 e FM Global.
| Tipologia | Quando si usa | Attivazione | Punto di forza | Limite da considerare |
| Umido | Ambienti senza rischio di gelo, tutte le classi di rischio | Apertura dell'erogatore per calore | Risposta immediata, massima affidabilità | Non idoneo dove l'acqua può gelare |
| Secco | Ambienti soggetti a gelo o a temperature elevate | Apertura dell'erogatore, caduta di pressione aria/azoto | Protezione dal congelamento delle tubazioni | Ritardo di scarica, area operativa maggiorata |
| Diluvio | Rischi a propagazione molto rapida: serbatoi, trasformatori, aree di processo | Rivelazione o linea pilota che apre la valvola a diluvio | Scarica simultanea su tutta l'area | Elevate portate d'acqua, rivelazione dedicata |
| Preazione | Data center, musei, archivi, laboratori | Consenso della rivelazione + apertura dell'erogatore | Scariche accidentali ridotte al minimo | Richiede un sistema di rivelazione dedicato |
| ESFR | Magazzini con stoccaggio in altezza | Apertura dell'erogatore a risposta rapida e K elevato | Soppressione senza sprinkler in-rack | Limiti di altezza e tipologia di merce |
| CMSA | Magazzini con stoccaggio in altezza | Apertura dell'erogatore a grande goccia | Meno erogatori, in-rack ridotto o assente | Criteri di progetto specifici per merce e altezza |
Impianti sprinkler a umido (wet pipe)
Principio: tubazioni sempre piene d'acqua in pressione; all'apertura dell'erogatore la scarica è immediata.
Quando usarlo: in tutti gli ambienti non soggetti a gelo, dai rischi lievi ai depositi HHS.
Riferimenti: UNI EN 12845, NFPA 13.
Impianti sprinkler a secco (dry pipe)
Principio: rete pressurizzata ad aria o azoto; alla caduta di pressione la valvola a secco si apre e l'acqua riempie la rete, con eventuali acceleratori.
Quando usarlo: magazzini non riscaldati, celle frigorifere, tettoie, ambienti a temperatura elevata.
Riferimenti: UNI EN 12845, NFPA 13 (tempi massimi di riempimento e area operativa maggiorata).
Impianti sprinkler a diluvio
Principio: erogatori aperti; la valvola a diluvio, comandata da rivelazione o linea pilota, scarica acqua contemporaneamente su tutta l'area protetta, anche in configurazione acqua-schiuma.
Quando usarlo: rischi a propagazione molto rapida, come serbatoi e depositi di liquidi infiammabili, trasformatori, turbine, aree di processo Oil & Gas, hangar e ponti di volo navali.
Riferimenti: NFPA 15, UNI CEN/TS 14816.
Impianti sprinkler a preazione (pre-action)
Principio: rete asciutta supervisionata; la valvola si apre solo su consenso del sistema di rivelazione e, nella configurazione a doppio consenso, l'acqua esce solo dopo l'apertura dell'erogatore.
Quando usarlo: data center, sale server, archivi, musei, laboratori, dove una scarica accidentale ha costi elevati.
Riferimenti: UNI EN 12845, NFPA 13.
Impianti sprinkler ESFR
Principio: erogatori Early Suppression Fast Response, con elemento a risposta rapida, fattore K elevato e gocce di grandi dimensioni che penetrano il pennacchio. Puntano alla soppressione, non al solo controllo.
Quando usarlo: magazzini intensivi e centri logistici con stoccaggio in altezza, per evitare gli sprinkler in-rack.
Riferimenti: NFPA 13, FM Global Data Sheets 2-0 e 8-9.
Impianti sprinkler CMSA
Principio: erogatori Control Mode Specific Application a grande goccia, progettati in modalità controllo per specifiche configurazioni di stoccaggio e categorie di merci.
Quando usarlo: stoccaggi in altezza di plastiche, imballaggi e merci ad alto carico d'incendio, quando l'ESFR non è applicabile.
Riferimenti: NFPA 13, FM Global, criteri di omologazione dell'erogatore.
Normative di riferimento
La progettazione di un impianto sprinkler è un'attività ingegneristica che parte dall'analisi del rischio e dalla scelta della norma applicabile, spesso indicata dall'autorità competente o dall'assicuratore. Il team tecnico Mozzanica sviluppa progetti su misura secondo i principali standard di riferimento.
| Norma | Ambito | Quando si applica |
| UNI EN 12845 | Progettazione, installazione e manutenzione degli impianti sprinkler in Europa | Riferimento standard in Italia e nell'UE |
| NFPA 13 / NFPA 25 | Progettazione (13) e ispezione, prova e manutenzione (25) | Gruppi multinazionali, mercati extra-europei, capitolati internazionali |
| FM Global Data Sheets | Criteri di progetto spesso più restrittivi, componenti FM Approved | Siti assicurati FM Global o con requisiti assicurativi equivalenti |
| SOLAS e FSS Code | Impianti a bordo nave, con requisiti di bandiera e Registro di classifica |
Unità navali e offshore |
L'attività comprende il calcolo idraulico computerizzato, il dimensionamento delle riserve idriche e la selezione delle stazioni di pompaggio più idonee.
Come progettiamo e realizziamo un impianto sprinkler
Un solo interlocutore per l'intero ciclo di vita dell'impianto.
Analisi del rischio: classificazione dell'attività, delle merci e delle modalità di stoccaggio, scelta della norma di progetto.
Progettazione e calcolo idraulico: layout degli erogatori, dimensionamento della rete, della riserva e del gruppo di pompaggio.
Prefabbricazione in-house: tubazioni e stazioni di controllo prefabbricate in officina, per qualità controllata e tempi di cantiere ridotti.
Installazione: montaggio e coordinamento del cantiere, anche su siti in esercizio.
Collaudo e documentazione: prove di funzionamento, dichiarazioni di conformità e documentazione per autorità e assicuratori.
Manutenzione: controlli periodici programmati e tracciabilità digitale degli interventi.
Alcuni progetti realizzati
Mantero Seta
- 1 impianto sprinkler a secco
- 4 impianti sprinkler a umido
- Stazione di pompaggio
- Riserva idrica
[ Vai al progetto ]
Witors
- 7.000 sprinkler
- 9.000 m² di magazzino protetto
- Stazione di pompaggio
- Riserva idrica
[ Vai al progetto ]
Perché scegliere gli impianti sprinkler Mozzanica?
Tre standard, un unico team. Progetti secondo UNI EN 12845, NFPA 13 e FM Global, con documentazione pronta per autorità e assicuratori.
La configurazione giusta, non la più semplice. La tipologia deriva dall'analisi del rischio e delle modalità di stoccaggio.
Prefabbricazione in officina. Qualità controllata e tempi di installazione ridotti.
Ciclo di vita completo. Dalla valutazione del rischio alla manutenzione, compresi riserve idriche e gruppi di pompaggio.
Esperienza internazionale. Impianti per industria, logistica, Oil & Gas e navale, con sedi in Italia e negli Stati Uniti.
Manutenzione e controlli periodici
Un impianto sprinkler mantiene le prestazioni di progetto solo se sorvegliato con regolarità. UNI EN 12845 e NFPA 25 prevedono controlli a cadenza settimanale, trimestrale, semestrale e annuale su stazioni di controllo, gruppi di pompaggio, riserva idrica ed erogatori, oltre a verifiche pluriennali su componenti e tubazioni.
Ogni intervento va registrato nel registro antincendio.
Mozzanica segue gli impianti dopo il collaudo con contratti di manutenzione programmata e con strumenti digitali per la tracciabilità degli interventi.
Domande frequenti sugli impianti sprinkler
Cos'è un impianto sprinkler antincendio?
Un sistema fisso di estinzione automatica ad acqua, composto da alimentazione idrica, stazioni di controllo, rete di tubazioni ed erogatori, che interviene solo sull'area interessata dall'incendio.
Come funziona uno sprinkler antincendio?
Il bulbo o il fusibile dell'erogatore cede al raggiungimento della temperatura di taratura; l'acqua viene scaricata sul focolaio, l'allarme si attiva e il gruppo di pompaggio si avvia.
Quando è obbligatorio l'impianto sprinkler?
Dipende dalla regola tecnica applicabile, dalla valutazione del rischio e dalla strategia antincendio adottata; spesso è richiesto anche dall'assicuratore.
Che differenza c'è tra impianto sprinkler a umido e a secco?
Nell'umido la rete è sempre piena d'acqua e la scarica è immediata; nel secco contiene aria o azoto e si usa dove c'è rischio di gelo, con un'area di progetto maggiorata.
Come si dimensiona un impianto sprinkler?
Dalla classe di rischio derivano densità di scarica e area operativa; il calcolo idraulico verifica pressione e portata nell'area più sfavorita e dimensiona riserva e pompe.
Che manutenzione richiede un impianto sprinkler?
Controlli settimanali, trimestrali, semestrali e annuali su stazioni, pompe, riserva ed erogatori secondo UNI EN 12845 o NFPA 25, registrati nel registro antincendio.
Devi progettare o adeguare un impianto sprinkler?
Il team tecnico Mozzanica affianca progettisti, fire engineer, RSPP e uffici tecnici nella classificazione del rischio, nel calcolo idraulico e nella scelta della configurazione più adatta, secondo UNI EN 12845, NFPA 13 o FM Global.
